A spec-elektroncső megnevezés az elektroncsövek újszerű  alkalmazását, eltérő beállítását, és  az elektroncsövek  átalakítását, illetve az elektroncsövek  építését foglalja magába.

A téma az Old Timer      erősítők,  rádiók  készítéséhez, és az előbbitek elektroncsöveinek kiegészítésére, pótlására és gyűjtésére készült , főként tekintettel a Német háborús elektroncsövek és azok után gyártott változataival épített erősítőkre,és korabeli stílusú erősítők csöveire.

1.Elektroncsövek újszerű alkalmazása

  A z újszerű alkalmazás  az adott funkcióra gyártott elektroncsöveknél az eredeti feladat helyett  más  célra  való felhasználást jelent.

     1.1   Az elektroncsövek újszerű alkalmazásának egyik példája a hagyományos egyenirányító   csövek hifi erősítők végcsöveiként  történő felhasználása.

      Ez abból adódik,hogy a hifi erősítőkben járatos amatőrök megfigyelése szerint a közvetlen fűtésű végcsöveknek jellegzetesebb, kellemesebb hangkaraktere van, mint a nem közvetlen fűtésű végcsöveknek.

    Azt feltétezve,hogy a   diódáknál nincs rács, mint a végtriódáknál,ezért a jellegzetesebb,kellemesebb hangkarakter tovább fokozható. Elvégzett kísérletek,és meghallgatások  alapján ez a jellegzetesebb,kellemesebb hangkarakter határozottan hallható volt.

    / A z  első elektroncsöves  dióda a feltalálása idején  demodulátorként  audió célra lett alkalmazva /

 1.1.1  A szokásos elektroncsöves egyenirányító diódák  felhasználása  a hifi technikában

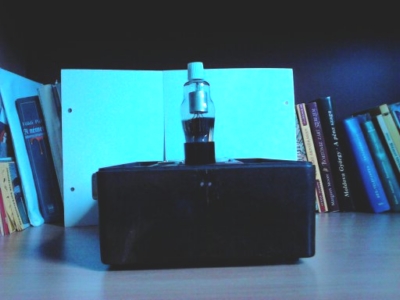

     Az első kísérletben egy  elektroncső diódaként lett  bekötve egy MP3/WMA lejátszó fülhallgató kimenő jelének meghallgatására.    A   DC1 spec. egy épített speciális elektron cső,aminek belsejében telepes  elektroncső lett beépítve .    Az elektroncsövek építése során erről szó lesz/    A  DHD  angol rövidítés :  Közvetlen fűtésű dióda. /

                                  Ezt követően a második változatban  5C3SZ  cső  került  alkalmazásra egy másik kísérletben, ahol  a cső egy  erősítő hangszóró kimenetéről egy bemenő transzformátoron át  kapott hangfrekvenciás jelet. A csövön átvezetett jel egy  kimenő transzformátoron át a hangszóra került. Ezt a vizsgálatot szemlélteti az erősítőt, a bemenő transzformátort, az 5C3SZ csövet,  a kimenő transzformátort  és a hangszórót bemutató kép.(ez a  módszer a megegyezik az DC1 spec csővel végzett első kísérletnél alkalmazott kapcsolással, azzal a különbséggel, hogy itt már néhány wattos hangfrekvenciás teljesítmény jut a hangszóra.)

            A  másik kísérletben a bemenő transzformátort  egy  tranzisztoros meghajtó fokozat pótolta, így a  külső erősítő hangszóró kimenete helyett  a Lin Out  kimenetről vett 1V-os jel a tranzisztoros erősítőn át hajtotta a 5C3SZ csövet.

          Az 5C3SZ cső 3db paralel  kapcsolt 4P1L csővel is helyettesíthető,olyan módon a csövek rácsait az anódra    kötjük.  /Én abban a kedvező helyzetben voltam,hogy több csőből  70 mA-es  anód áramú példányokat  választhattam.  Ha csak  kisebb áramú csövek állnak rendelkezésre,  akkor   4...6 db-ból   is megoldhatjuk a dolgot, ahogy a kép mutatja./

            Ez is  a  4PL1   cső esetén a cső más funkcióban történő  alkalmazását  jelenti, mert  a csövet  az eredeti  pentóda üzem helyett  diódaként  használtam.

           További előnyt  jelent  a 3 darab 4P1L  cső esetén a fűtő teljesítmény  3,6W  az 5C3SZ cső  15W-os

        fűtő teljesítményével szemben.

.

       Az 5C3SZ  csövet  tranzisztoros meghajtás helyett  elektroncsöves meghajtással is kiválthatjuk.  Erre a célra a képen látható 3 db 4P1L csővel  működő   modul is megfelel.

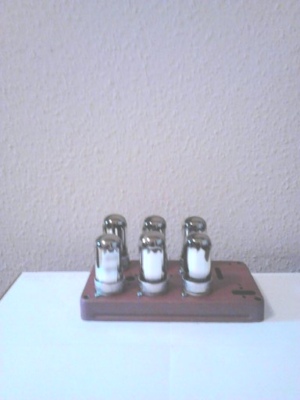

      A másik képen  a 6 csöves modul  egyik 3 csöve az 5C3SZ csövet helyettesíti, a másik 3 cső maga a maghajtó.     A  csöves modult eredetileg egy 10W-os hifi erősítő  PP végfokozatában használtam.

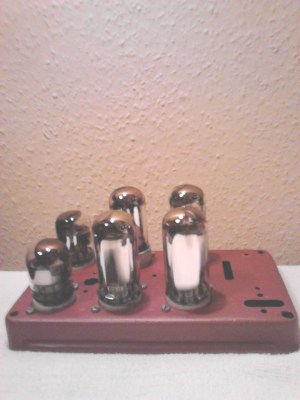

       Egy másik  meghajtási változatot  mutat be a néhány következő fotó.                A képen az első két cső  12ZS1L,   a  4 végcső  4db  12P17l elektroncső.   A 12P17L  a 4P1L      12,6V-os változata.

               A következő képen  egy 4 végcsöves sztereó erősítő kapcsolása látható,aminek a két csatornáját párhuzamosan   kapcsolva az 5C3SZ csövet hajtotta meg   4db 4P1L  csővel.    Ugyanilyen kapcsolású  modul készült  4db  12P17L  végcsöves változatban.

               A    12P17L     elektroncső    a  LS4    cső     után gyártott változata.

              A  4P1L   és    a  12P17L   csöves  meghajtó modulok   önállóan végerősítőként is jól használhatók.

            Az 5C3SZ cső meghajtására   még a  6080  csövet is kipróbáltam.

                                 A    600 ohmos   külső  hangszórómhoz   600 ohmos  vonalra kötöttem a  6080  csöves OTL meghajtó modult  és a 2db 5C3SZ  modullal működő kísérleti  elrendezést a teszthez.   A  meghajtó kapcsolás az  Elektronics  1954.februári száma szerint.

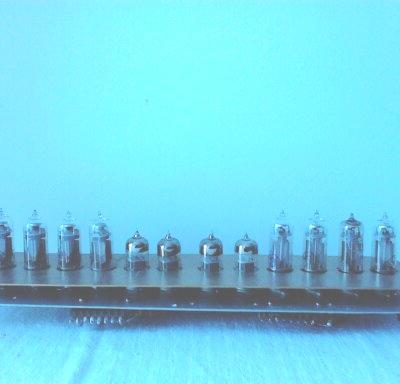

               Az OTL  kapcsolást 4db 6N1P,   2x4x 6SZ19P csővel sztereóban   is elkészítettem.

                    A  6080 csővel készült  OTL  erősítő esetén 7W, -   a  2x4  6SZ19P csővel készült OTL erősítő esetén 2x7W    a kimenő teljesítmény.

         A kísérletekből látható:

            - Az egyenirányító csövek a hifi erősítők végcsöveiként a kellemes csöves hangzás keltésére jól

                felhasználhatók.

           - A   félvezetős erősítők után kapcsolt egyenirányító csövek a félvezetős erősítők hangzását                              kellemesebb csöves hangzássá alakíthatják.

           - Az  alacsony  anód feszültség miatt  a szép régies csövek a készülékek dobozain kívül is biztonságosan elhelyezhetők.

            -Az  alacsony anód feszültség miatt  / Törpe feszültségű Érintésvédelmi osztály /  az elektroncsöves technikában kevésbé jártasak,  a kezdők is használhatják.

      1.1.3. ....

       2.  Az elektroncsövek  használata  más beállításban.

          Az  1. pontnál  ismertetett elektron csöves diódáknál  a más jellegű feladatra történő felhasználás      mellet  az is látható volt, hogy a diódákat  nem az adott csőre vonatkozó gyári paraméterekkel, hanem csökkentett anód feszültséggel  alkalmaztam.

          Ez a lehetőség akkor is  előnyös,ha az elektroncső gyűjtők  egy elektroncsövet  működő állapotban,  biztonságosan szeretnének bemutatni.

      3.   Az elektroncsövek  átalakítása.

         Az átalakítás  főként  egyes elektroncsövek külsejének vagy valamilyen külső szerelvényének  megváltoztatására, vagy a csövek egyes elektróda   kivezetéseinek  eltávolítására  szolgál, azzal a megszorítással hogy a cső valamilyen elektron csőként működőképes maradjon.

      3.1    Elektroncső átalakítása  pentódából triódává.

      3.1.1  12ZS1L  elektroncső átalakítása  UC21m csővé.(m=modifikált)

                 Az átalakítás a  cső fém burájának, a fékező rácsának   és az anód kivezetésének  eltávolításával    történt.                  Az átalakítás során az elektroncső anódja helyett a cső segéd rácsa került felhasználásra. / Az anód és a fékező kivezetés eltávolítása helyett  ezeket azt  elektródákat a testre tudjuk kötni,mivel ezek a segéd rács mögött helyezkednek el./

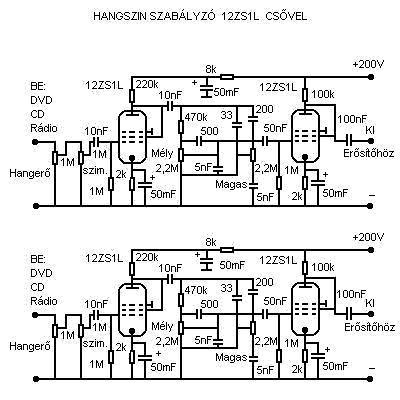

         Hangszín szabályzó UC21m csővel    Ut=+150V

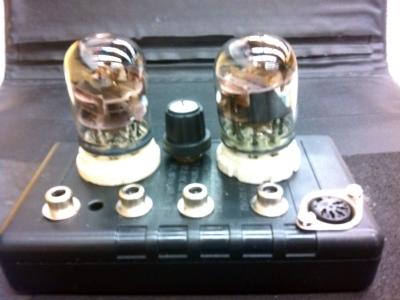

               Mini sztereó előerősítő  UC21m csővel

           Katód követő  UC21m csővel

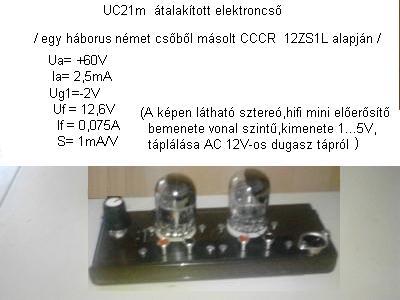

                    7.1  Előerősítő  UC21m csővel

                 Kompozit 2x5W  sztereó hifi erősítő  UC21m előerősítő csővel

           Kapcsolás 12ZS1L  csővel:

               3.1.2.  Pentóda átalakítása triódává

                           A következő kísérletben  12ZS1L  elektroncső került sorra. Itt a megszokott módszer helyett  /ahol a segéd,- és a fékező rács van az anódra kötve/  a segéd rács pótolja az anódot, mert az anód,- és a fékező rács cső lábak el vannak távolítva, vagy a  testre kapcsoltak.  Ilyen megoldást szemléltet  a következő kapcsolás.Kisebb teljesítményre csak az egyik modul elegendő.
